نظام غسل الألومنيوم

نظام القنوات المائية للألمنيوم هو قناة نقل معدنية تعمل بالجاذبية، تنقل الألمنيوم المنصهر من الفرن إلى محطة الصب مع الحفاظ على درجة الحرارة، وتقليل تكوّن الأكسيد إلى أدنى حد، وحماية نقاء المادة المنصهرة طوال العملية. وهو أحد تلك المكونات التي لا تحظى باهتمام كبير إلا عندما يحدث خطب ما — لكن قناة الصب التي تعاني من سوء التصميم أو الصيانة ستقضي على كل ما حققته أنظمة إزالة الغازات والترشيح الموجودة في المراحل السابقة.

فيما يلي شرح عملي لكيفية عمل هذه الأنظمة، وما الذي يجب الانتباه إليه، وكيفية تحقيق أقصى استفادة منها في بيئة الإنتاج الفعلية.

Explore Our Integrated Launder System

ما هو نظام غسل الألمنيوم وكيف يعمل؟

يستخدم نظام القنوات الجاذبية لنقل الألومنيوم المنصهر من نقطة إلى أخرى على طول خط الصب. لا توجد عمليات ضخ ولا دفع ميكانيكي — فالمعادن تتدفق بفعل فرق الارتفاع وحده، وهو ما يجعل العملية بسيطة، لكنه يعني أيضًا أن تصميم النظام يجب أن يكون صحيحًا منذ البداية. فإذا أخطأت في تحديد الميل، فستواجه إما تدفقًا بطيئًا أو اضطرابًا، وكلاهما يسبب مشاكل.

أكثر مسارات النقل شيوعًا في مصنع الصب أو مصنع الدرفلة هي:

• من الفرن إلى فرن الانتظار — نقل كميات كبيرة من الحرارة بين الأوعية
• الفرن الاحتفاظي إلى محطة الصب — المقطع الأكثر حساسية تجاه درجات الحرارة
• فرن التثبيت لمعدات المعالجة المتسلسلة — توجيه المعدن عبر وحدة إزالة الغازات أو صندوق مرشح من الرغوة الخزفية قبل أن يصل إلى القالب

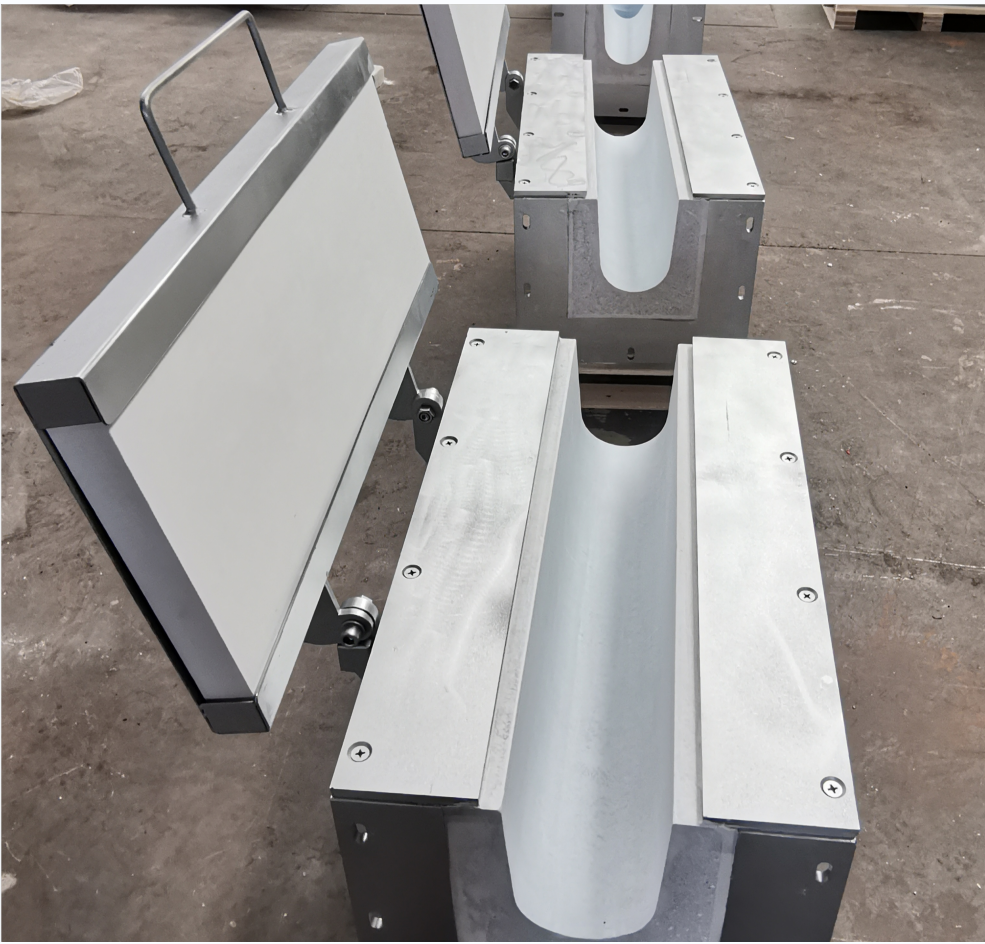

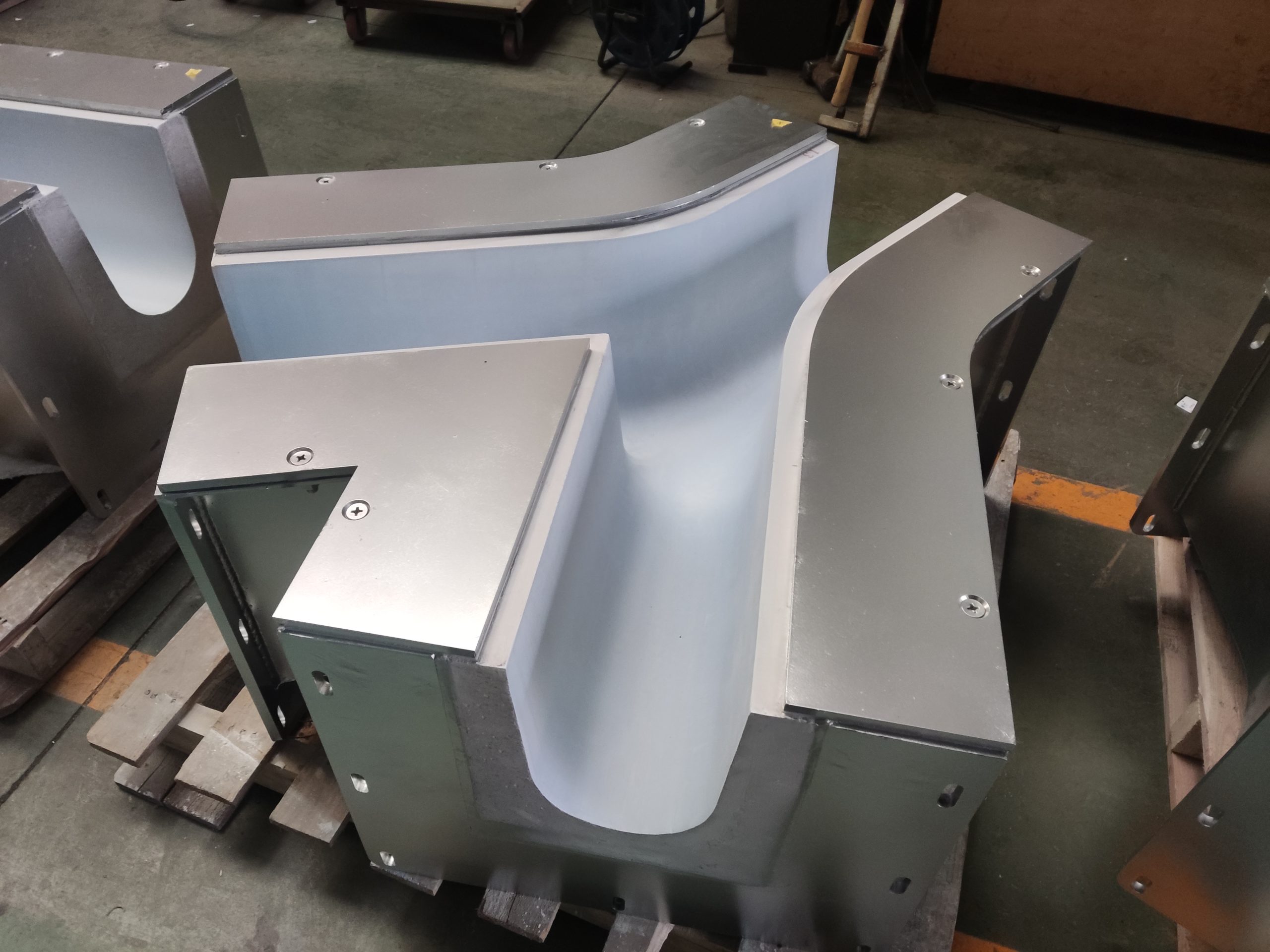

تتضمن مجموعة الغسالة النموذجية ما يلي: بطانة مقاومة للحرارة ذات السطح الساخن, ، وطبقة عازلة، وقشرة وإطار فولاذيان، وحلقة تثبيت، ومكونات إضافية مقاومة للحرارة العالية مثل المزدوجات الحرارية والحشيات. ويؤدي كل عنصر وظيفة محددة، ولا يعمل النظام بكفاءة إلا عندما يتم اختيار جميع هذه العناصر وصيانتها بشكل سليم.

ما يقلل الناس أحيانًا من شأنه هو مدى تدهور جودة المعدن داخل القناة نفسها. فإذا كان السطح الساخن يتآكل، أو إذا لم يكن الغطاء محكم الإغلاق، أو في حالة وجود اضطرابات في نقاط النقل، فقد يتسبب ذلك في ظهور أكاسيد وتقلبات في درجة الحرارة قبل عملية الصب مباشرةً — مما يبطل مفعول عملية التنقية التي تمت في المراحل السابقة. إن نظام القناة الفعال لا يقتصر دوره على نقل المعدن فحسب، بل يحافظ عليه أيضًا.

لماذا تستخدم مصانع صب الألمنيوم نظام قنوات الصب المعزولة؟

لا تقتصر وظيفة طبقة العزل في نظام القنوات على الحفاظ على درجة حرارة المعدن فحسب — على الرغم من أن ذلك يمثل جزءًا واضحًا منها. فالأسباب التي تدفع مصانع الألمنيوم إلى الاستثمار في قنوات معزولة بشكل سليم تتجاوز مجرد الاحتفاظ بالحرارة:

1. خفض درجة حرارة فرن الاحتفاظ أثناء عملية الصب
عندما يكون قنينة الصهر معزولة جيدًا، لا تكون هناك حاجة إلى تسخين المادة المنصهرة في فرن الاحتفاظ إلى درجة حرارة عالية جدًّا لتعويض خسائر النقل. وهذا يعني انخفاض استهلاك الطاقة خلال كل من مرحلة بدء الصب الأولي ومرحلة الإنتاج المستقر. وعلى مدار حملة إنتاج كاملة، يؤدي ذلك إلى تحقيق وفورات حقيقية.

2. تحقيق الاستقرار وتحسين جودة الذوبان الداخلي
تؤدي درجات الحرارة المرتفعة في فرن الاحتفاظ إلى تسريع امتصاص الهيدروجين وتكوين الأكاسيد. وإذا كان القناة تقوم بوظيفتها الحرارية على النحو المطلوب، فيمكنك الاحتفاظ بالمواد المنصهرة عند درجة حرارة أقل وأكثر تحكمًا — مما يؤدي بشكل مباشر إلى تحسين النقاء وتقليل حمل إزالة الغازات في المراحل اللاحقة.

3. تقليل انخفاض درجة الحرارة إلى أدنى حد ممكن عند محطة الصب
ويعد هذا الأمر بالغ الأهمية بشكل خاص في عمليات صب الشرائط والدرفلة، حيث يؤثر التناسق الحراري عند طرف آلة الصب بشكل حاسم على جودة الشرائط. فالمجرى المعزول جيدًا يقلل من انخفاض درجة الحرارة إلى درجة تجعل إعادة تسخين فرن الاحتفاظ أثناء عملية الصب غير ضرورية، أو على الأقل أقل تكرارًا بكثير.

4. حماية البطانة المقاومة للحرارة من الصدمة الحرارية
التقلبات المتكررة والسريعة في درجات الحرارة — الناتجة عن سوء العزل، أو وجود فجوات في الغطاء، أو التشغيل البارد الذي يتم بسرعة مفرطة — تتسبب في تلف بطانة السطح الساخن أسرع من أي عامل آخر. ويعمل العزل المناسب كحاجز عازل، مما يطيل من العمر التشغيلي للمواد المقاومة للحرارة ويقلل من فترات التوقف عن العمل لأغراض الصيانة وتكاليف المواد على حد سواء.

ما هي مكونات نظام الغسيل؟

إن فهم المكونات يساعد في تقييم الخيارات أو حل مشكلات الأداء.

المكونات الأساسية ووظائفها

يُعد المادة المقاومة للحرارة في الجزء المعرض للحرارة المكون الأكثر عرضة للتآكل في نظام القنوات — فمقاومتها الكيميائية للألمنيوم المنصهر وسلامتها الميكانيكية في ظل الدورات الحرارية تحدد العمر التشغيلي أكثر من أي عامل آخر بمفرده.

اتصل بنا للحصول على استشارة فنية

ما هي الاعتبارات التصميمية الرئيسية لنظام القنوات المصنوعة من الألومنيوم؟

إن إنشاء نظام غسيل فعال لا يقتصر فقط على اختيار مواد جيدة. بل يجب أن يأخذ التصميم في الاعتبار عدة متغيرات مترابطة:

معدل تدفق المعادن وهندسة القناة

تؤثر سرعة التدفق عبر القناة على كل من فقدان الحرارة وتكوين الأكسيد. فإذا كانت السرعة بطيئة جدًّا، يبرد المعدن بشكل مفرط؛ أما إذا كانت سريعة جدًّا، فسيحدث اضطراب عند المنحنيات ونقاط الانتقال، مما يؤدي إلى تكوّن طبقات من الأكسيد. ويجب تحديد أبعاد المقطع العرضي للقناة — الذي يكون عادةً على شكل حرف U أو شبه منحرف — بحيث يحافظ على التدفق الطبقي عبر النطاق المتوقع لسرعات الصب.

ميزانية فقدان الحرارة

كل متر من مسار القناة يؤدي إلى انخفاض معين في درجة الحرارة. ويعتمد الانخفاض المقبول في درجة الحرارة من صنبور الفرن إلى محطة الصب على نوع السبيكة وعملية الصب. بالنسبة لصب الشرائط، فإن وصول درجة الحرارة إلى ما يزيد عن 5–8 درجات مئوية خارج النطاق المستهدف يؤدي إلى مشاكل ملموسة في آلة الصب. ويقوم مصممو قنوات الصب بحساب الفقد الحراري المتوقع بناءً على طول القناة، وسماكة العزل، وتصميم الغطاء، والظروف المحيطة — ثم يحددون حجم النظام بحيث يظل في حدود الميزانية.

توافق السبائك

تؤثر السبائك المختلفة على المواد المقاومة للحرارة بطرق مختلفة. فالسبائك المحتوية على المغنيسيوم (سلسلة 5xxx) أكثر تآكلًا بشكل ملحوظ من السبائك النقية من سلسلة 1xxx. وتشكل السبائك عالية السيليكون تحديات خاصة بها. لذا، يجب اختيار مادة السطح الساخن وأي طلاءات مع مراعاة السبيكة المحددة — أو مجموعة السبائك — وليس فقط “الألومنيوم” بشكل عام.

التكامل مع معدات المعالجة المدمجة

The launder isn’t an isolated piece—it connects the furnace to filtration and معدات إزالة الغازات, ، وتلك النقاط التوصيلية تتطلب عناية فائقة. فالانتقالات التي تسبب الاضطرابات، والانخفاضات في الارتفاع التي تؤدي إلى تناثر المعدن، أو الوصلات غير المحكمة الإغلاق بين قناة التصريف وصندوق CFF، كلها عوامل تؤدي إلى ظهور عيوب في نفس المكان الذي انتهيت للتو من تنظيف المعدن فيه.

ما هي مزايا الأداء التي يتمتع بها نظام التوجيه المصمم جيدًا؟

يقدم نظام القنوات المصمم هندسيًّا بشكل سليم مزايا في جوانب متعددة تتعلق بجودة الإنتاج والتكلفة:

مقارنة الأداء: أنظمة التوجيه القياسية مقابل أنظمة التوجيه المصممة هندسيًّا

غالبًا ما يتم التقليل من أهمية التوفير في الطاقة الناتج عن العزل السليم في مرحلة الشراء — فعلى مدار عام كامل من الإنتاج، يمكن أن يؤدي انخفاض تكاليف الوقود أو الكهرباء المستخدمة في أفران الحفظ إلى تعويض الفارق في التكلفة بين نظام القنوات الأساسي ونظام القنوات المصمم هندسيًّا عدة مرات.

تتلخص المزايا التقنية الأساسية لنظام القنوات عالي الجودة في خمس خصائص يجب أن توفرها مواد مقاومة الحرارة والعزل مجتمعةً:

• مقاومة عالية للتآكل الكيميائي من الألومنيوم المنصهر وإضافات السبائك
• موصلية حرارية منخفضة لتقليل فقدان الحرارة إلى أدنى حد ممكن على طول مسار النقل
• قوة ميكانيكية ممتازة للحفاظ على الشكل الهندسي للقناة تحت تأثير الأحمال والدورات الحرارية
• مقاومة الصدمات الحرارية لتحمل دورات التشغيل والإيقاف دون أن تتشقق
• تقليل فقدان الحرارة على طول القناة بالكامل للحفاظ على التحكم في درجة الحرارة في محطة الصب

هذه ليست مجرد ادعاءات تسويقية — بل هي خصائص مادية قابلة للقياس تحددها وتختبرها هيئات معايير المواد المقاومة للحرارة مثل ASTM. وعند تقييم مواد القنوات، فإن طلب بيانات الاختبار الموثقة من الموردين فيما يتعلق بهذه الخصائص يعد أمرًا معقولًا تمامًا.

كيف يتم استخدام نظام الغسل في خط صب الألومنيوم؟

في عملية صب أو درفلة الألمنيوم النموذجية، يربط نظام القنوات عدة قطع من معدات المعالجة بالتسلسل. ويختلف التكوين الدقيق باختلاف المصنع والمنتج، لكن التصميم النموذجي يبدو كما يلي:

المسار النموذجي لعملية الغسل في خط الصب المستمر

لكل مرحلة أولويات تصميمية مختلفة — فالمرحلة الأولية للنقل تركز على السعة، في حين أن المرحلة النهائية المؤدية إلى محطة الصب تتطلب توزيعًا دقيقًا لدرجة الحرارة وغيابًا تامًا للاضطرابات الهوائية، وذلك لحماية نقاء المادة المنصهرة عند نقطة التصلب.

في تطبيقات صناعة السبك، يعمل القناة على توجيه المعدن إلى وحدات الصب، بما في ذلك صناديق الترشيح المصنوعة من الرغوة الخزفية، وأنظمة إزالة الغازات المدمجة في خط الإنتاج، ومنشآت الصب ذات السطح الساخن — والتي تعتمد جميعها على تلقي المعدن بالدرجة الحرارة المناسبة ومستوى النظافة المطلوبين لكي تعمل وفقًا للتصميم المحدد.

ما هي المواد المستخدمة في أنظمة قنوات تصريف الألمنيوم؟

تتعرض البطانة الملامسة للحرارة لأقسى الظروف — التلامس المستمر مع الألومنيوم السائل عند درجة حرارة تتراوح بين 680 و760 درجة مئوية، والدورات الحرارية المتكررة، والتآكل الكيميائي الناتج عن المادة المنصهرة. ومن بين المواد الشائعة المستخدمة في البطانة الملامسة للحرارة ما يلي:

• مواد صب عالية المحتوى من الألومينا (70–90% Al₂O₃): مقاومة كيميائية جيدة، ويستخدم على نطاق واسع في التطبيقات العامة للألمنيوم
• أشكال السيليكا المذابة: يقلل التمدد الحراري المنخفض من خطر حدوث تشققات؛ وهو مناسب للتطبيقات التي تتعرض لدورات حرارية متكررة
• مركبات كربيد السيليكون: تتميز بموصلية حرارية أعلى (مما يجعلها أقل ملاءمة للعزل)، لكنها تتمتع بمقاومة ممتازة للتآكل في المقاطع ذات التدفق العالي
• الأشكال المتجانسة المُصنَّعة مسبقًا: توفر المقاطع المصنعة في المصنع جودة ثابتة وتركيبًا أسرع مقارنةً بالخيارات المصبوبة في الموقع

عادةً ما تُستخدم الطبقة الخلفية العازلة في لوح من الألياف الخزفية (درجة حرارة 1260 درجة مئوية أو 1400 درجة مئوية، حسب درجة حرارة التشغيل) أو ألواح السيليكا ذات المسام الدقيقة للتطبيقات التي تكون فيها سماكة طبقة العزل محدودة. يمكن للألواح ذات المسام الدقيقة أن توفر أداءً حراريًا مكافئًا بسماكة تبلغ حوالي ثلث سماكة الألياف الخزفية التقليدية، وهو أمر مهم عندما تكون المساحة الهندسية لقنوات الغسيل ضيقة.

بالنسبة للطلاءات الموضوعة على سطح العمل،,  نيتريد البورون (BN) طلاءات قابلة للفك يُستخدم عادةً لتقليل التصاق الألومنيوم وتسهيل عملية التنظيف بين الحملات.

وفقًا للإرشادات الفنية التي نشرها المعهد الدولي للألمنيوم، يُعد التصميم السليم للقنوات وصيانتها أحد العوامل الأكثر تأثيرًا على العائد الإجمالي للمعدن في خط الصب — وهي نقطة يسهل تجاهلها عندما تعمل القناة بشكل صحيح، لكنها تصبح واضحة على الفور عندما لا تعمل بشكل صحيح.

كيف يتم صيانة نظام مجاري الألمنيوم؟

تختلف ممارسات الصيانة من مصنع لآخر، لكن هناك بعض العوامل التي تحدد دائمًا ما إذا كان نظام الغسيل سيحقق عمره التشغيلي المحتمل أم لا:

بروتوكول التسخين المسبق: يؤدي تشغيل المجرى على البارد دون اتباع برنامج تسخين مسبق مناسب إلى حدوث تشققات ناتجة عن الصدمة الحرارية في بطانة السطح الساخن. ويُعد الارتفاع التدريجي المحكوم في درجة الحرارة — الذي يتراوح عادةً بين 50 و80 درجة مئوية في الساعة حتى الوصول إلى درجة حرارة التشغيل — ممارسة معتادة، كما أنه يطيل عمر البطانة بشكل كبير.

مجال التخصص: في كل مرة تُترك فيها الغطاء مفتوحًا دون داعٍ، فإنك تفقد الحرارة وتسمح للرطوبة الجوية بالتلامس مع السطح المعدني. تتشكل طبقات أكسيد في غضون ثوانٍ على الألومنيوم المكشوف. ويُعد إبقاء الأغطية مغلقة — باستثناء أوقات التدخلات الضرورية — ممارسة بسيطة تؤثر بشكل كبير على جودة الصهر.

التفتيش المشترك: تعد الفجوات الموجودة بين أقسام القنوات، وبين القناة والمعدات المتصلة بها، أكثر نقاط التسرب شيوعًا. ويسمح الفحص المنتظم للحلقات المثبتة والحشيات وموانع التسرب في الوصلات باكتشاف المشكلات قبل أن تتحول إلى حوادث تؤثر على الإنتاج.

فحص البطانة: في نهاية كل دورة تشغيل، يجب فحص السطح الساخن للتأكد من عدم وجود تآكل أو تشققات أو تراكمات. فالألومنيوم الذي يتسرب إلى الشقوق سوف يتمدد عند التعرض للحرارة التالية، مما يؤدي إلى تسريع التلف. ويسمح اكتشاف ذلك مبكرًا بإجراء إصلاحات محددة بدلاً من إعادة التبطين بالكامل.

تنظيف قنوات التدفق: يؤدي تراكم الأكسيد والخبث داخل القناة إلى تقليص المقطع العرضي وتعطيل أنماط التدفق. ويُعد التنظيف بين الحملات — قبل أن يتصلب التراكم — أسهل بكثير من إزالة الترسبات المتصلبة.

بالنسبة لبيئات الإنتاج التي تتطلب جودة ثابتة للمادة المنصهرة عبر كميات كبيرة، فإن ربط نظام القنوات الخاص بك بمكونات الصب في المراحل السابقة واللاحقة، وفقًا للمواصفات الصحيحة، هو ما يجعل النظام بأكمله يعمل كوحدة واحدة بدلاً من أن يكون مجرد مجموعة من الأجزاء المنفصلة.

الخلاصة

يتميز نظام القنوات الخاصة بالألمنيوم ببساطة مفهومه — وهو نقل المعدن من النقطة «أ» إلى النقطة «ب» — لكن تفاصيل التصميم والمواد والتشغيل هي التي تحدد ما إذا كان هذا النظام سيضيف قيمة أم سيصبح مصدرًا لمشاكل الجودة. يمكن التحكم في فقدان درجة الحرارة، وتراكم الأكسيد، وتآكل المواد المقاومة للحرارة، وذلك باستخدام النظام المناسب واتباع إجراءات الصيانة الصحيحة. وتحقق المصانع التي تعامل أنظمة قنوات الصب الخاصة بها على أنها معدات دقيقة بدلاً من مجرد أنظمة سباكة بسيطة، جودة صب أفضل باستمرار، وتكاليف طاقة أقل، وعمر تشغيلي أطول للبطانات المقاومة للحرارة.

الأسئلة الشائعة

1. ما هو نظام غسل الألمنيوم؟

نظام الصب هو قناة تعمل بالجاذبية تُستخدم لنقل الألومنيوم المنصهر بين الأفران ووحدات إزالة الغازات وصناديق الترشيح ومحطات الصب، مع الحفاظ على درجة حرارة المعدن ونظافته.

2. كيف يعمل نظام قنوات تصريف الألمنيوم؟

ويعتمد هذا النظام على الجاذبية وفارق الارتفاع لنقل الألومنيوم المنصهر عبر قناة مبطنة بمواد مقاومة للحرارة. ولا يتطلب الأمر أي ضخ — حيث يتم التحكم في معدل التدفق من خلال انحدار القناة وارتفاع سطح المعدن.

3. لماذا يعتبر العزل مهمًا في نظام قنوات الألمنيوم؟

يقلل العزل الجيد من فقدان الحرارة على طول مسار النقل، ويخفض استهلاك الطاقة في فرن الانتظار، ويساعد في الحفاظ على درجة الحرارة الدقيقة المطلوبة للمعدن في محطة الصب.

4. ما هي المواد المستخدمة في بطانات قنوات تصريف الألمنيوم؟

عادةً ما تُصنع بطانات الأسطح الساخنة من مواد صب عالية المحتوى من الألومينا أو قطع من السيليكا المنصهرة. أما الطبقة العازلة الخلفية فتستخدم ألواحًا من الألياف الخزفية أو ألواحًا من السيليكا ذات المسام الدقيقة، وفقًا لمتطلبات المساحة ودرجة الحرارة.

5. ما أسباب فشل المواد المقاومة للحرارة في الغسيل؟

أكثر الأسباب شيوعًا هي الصدمة الحرارية الناتجة عن التسخين المسبق غير السليم، والتآكل الكيميائي الناتج عن السبائك شديدة التآكل، والتلف الميكانيكي الناتج عن تغلغل المعدن في الشقوق أثناء الدورات الحرارية.

6. كيف يؤثر نظام الغسل على نظافة المادة المنصهرة؟

إن قناة الصهر التي تعاني من سوء التصميم أو الصيانة تتسبب في حدوث اضطرابات وتلامس مع الغلاف الجوي، مما يؤدي إلى تكوين طبقات أكسيد تلوث المادة المنصهرة قبل عملية الصب مباشرةً — مما يبطل مفعول عمليات إزالة الغازات والترشيح التي تمت في المراحل السابقة.

7. ما هي المعدات التي يتصل بها نظام الغسيل؟

في خط الصب النموذجي، يربط القناة الفرن الاحتفاظي بوحدة إزالة الغازات، أو صندوق الترشيح الرغوي الخزفي، أو نظام الصب ذي السطح الساخن، أو محطة الصب المباشر.

8. ما هي مدة صلاحية بطانة مجرى الألمنيوم؟

مع التسخين المسبق المناسب، والصيانة الدورية، واستخدام مواد متوافقة مع السطح الساخن، فإن بطانة القناة المصممة هندسيًّا بشكل جيد تدوم عادةً ما بين 18 و36 شهرًا، اعتمادًا على درجة تآكل السبيكة ودرجة حرارة التشغيل.

9. ما هي السبائك الأكثر صلابةً بالنسبة للمواد المقاومة للحرارة المستخدمة في قنوات الصهر؟

تتميز السبائك المحتوية على المغنيسيوم، مثل سلسلة 5xxx، بكونها أكثر تآكلًا كيميائيًا بشكل ملحوظ مقارنةً بسبائك سلسلة 1xxx، وتستلزم استخدام مواد أكثر مقاومة للسطح الساخن وإجراء عمليات فحص أكثر تواترًا.

10. كيف يمكن تقليل فقد الحرارة في نظام قنوات الألمنيوم؟

استخدم أغطية عازلة ملائمة تمامًا، واختر طبقة عازلة ذات موصلية منخفضة، وقلل طول القناة قدر الإمكان، واتبع إجراءات التسخين المسبق الصحيحة لتجنب ظهور نقاط باردة في البطانة.
